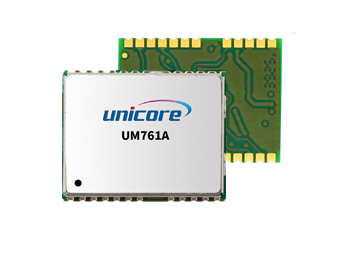

UM761A

Automotive Grade Dual-Frequenz Multi-System-GNSS-Position erungs modul

Die Module der UM761A-Serie sind GNSS + IMU-integrierte Positions- und Navigationsmodule, die unabhängig von Unicore Communications entwickelt wurden. Basierend auf dem Multi-Konstellation-, Einfrequenz- und Hochleistungs-GNSS-SoC – UFirebird IV (UC7510A) sowie mit der eingebauten sechsachsigen Trägheits-Multi-Konstellation unterstützen die Module Multikonstellation-Einfrequenz-Gelenkpositionierung und können direkt GNSS + IMU integrierte Positionierungsergebnisse ausgeben, was eine kontinuierliche Positionierung auch in Tunneln und unterirdischen Garagen gewährleistet. Dieses Modul kann mit Terminalgeräten verwendet werden, um Android Auto- und CarPlay-Zertifizierungen zu erhalten.

Bestell informationen

Versorgung bei Vielfachen von 500 Stück

ANWENDUNGEN

Fahrzeug navigation

Merkmale

Unterstützt BDS B1I, B1C; GPS L1 C/A; GLONASS G1; Galileo E1B/C; QZSS und SBAS
Eingebaute 6-Achsen-IMU mit 50Hz/100Hz IMU-Rohdatenausgabe
Unterstützt Kilometerzähler-Impulseingabe/Fahrzeuggeschwindigkeitseingabe
100 % kontinuierliche Navigation, selbst in Tunneln oder unterirdischen Parkplätzen.
Unterstützt die Ausgabe von GNSS+IMU-integrierten Positionierungsergebnissen und ausschließlich GNSS-Positionierungsergebnissen über einen seriellen Anschluss
GNSS-Chip ist gemäß AEC-Q100 qualifiziert und der Produktionsprozess entspricht IATF16949

Technische Spezifikationen

Leistungs spezifikationen

Kanal	96 Kanäle, basierend auf UFirebirdII
Frequenz	GPS L1C/A , L5
	BDS B1I, B1C *, B2a
	GLONASS G1
	Galileo E1, E5a
	NavIC L5 *
	QZSS L1, L5
	SBAS
Modi	Position ierung eines Systems
	Multi-System Position ierung
Zeit bis zum ersten Fix (TTFF)¹	Kaltstart <26 s
	Heißer Start < 2 s
	Wieder erwerb <2 s
Position ier genauigkeit(CEP)¹	Horizontal:1,5 m(Dual-Frequenz-Quad-System)
Geschwindigkeit genauigkeit (RMS)²	0,05 m/s
1PPS	20ns
Empfindlichkeit	GNSS
	Tracking -162 dBm
	Kaltstart-148 dBm
	Hot Start -158 dBm
	Wieder erfassung-160 dBm
Aktualisierungsrate	1Hz / 5Hz * / 10Hz *
Datenformat	NMEA 0183, Unicore

Physikalische Spezifikationen

Abmessungen	12,2x16,0x2,4mm
Paket	24 pin, SMD
Temperatur	Betrieb-40 °C ~ 85 °C
Temperatur	Lagerung-40 °C ~ 85 °C

Elektrische Spezifikationen

<td x:str=""> 2,7 V ~ 3,6 V DC

Spannung
LNA	2,7 V ~ 3,3 V, <100 mA
Strom verbrauch³	300 mW

Funktionelle Häfen

2 × UART (LVTTL)
1 × I²C *
1 × SPI *
1 × 1PPS (LVTTL)

Funktioneller CharacTeristik

Passive Antenne, Aktive Antenne

AGNSS *

Hinweis: Mit * gekennzeichnete Artikel werden nur von einer bestimmten Firmware unterstützt.

1 Offener Himmel

2 Typischer Wert, < 30 mt/s offener Himmel

3 68% bei 30 mt/s für dynamischen Betrieb, offener Himmel

4 Offener Himmel, kontinuierliche Verfolgung
