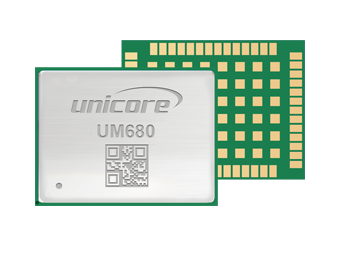

UM680

UM680

Automotive Grade Multi-GNSS Zweif requenz-Hoch präzisionen-RTK-Positions modul

UM680 ist ein hochpräzises GNSS-RTK-Positions- und Navigationsmodul, das von Unicore für industrielle Anwendungen entwickelt wurde. Es basiert auf dem proprietären Multi-System-, Dual-Frequenz-Hochleistungs-GNSS-SoC UC6580I, und der Produktionsprozess entspricht IATF16949. UM680 unterstützt L1+L5-Doppelfrequenzen von GPS, BDS, GLONASS*, Galileo, QZSS und NavIC*, was Multisystem-Doppelfrequenz-Gelenkpositionierung oder Einzelsystem-Standalone-Positionierung ermöglicht.


Bestell informationen

Versorgung bei Vielfachen von 250 Stück


vechicle gps

ANWENDUNGEN

Intelligentes Fahren Intelligentes Fahren

Kurze Einführung

UM680 ist ein hochpräzises GNSS-RTK-Positions- und Navigationsmodul, das von Unicore für industrielle Anwendungen entwickelt wurde. Es basiert auf dem proprietären Multi-System-, Dual-Frequenz-Hochleistungs-GNSS-SoC UC6580I, und der Produktionsprozess entspricht IATF16949. UM680 unterstützt L1+L5-Doppelfrequenzen von GPS, BDS, GLONASS*, Galileo, QZSS und NavIC*, was Multisystem-Doppelfrequenz-Gelenkpositionierung oder Einzelsystem-Standalone-Positionierung ermöglicht.


Bestell informationen

Versorgung bei Vielfachen von 250 Stück

Produkt merkmale

  • Unterstützt den gleichzeitigen Betrieb von GPS, BDS, GLONASS und Galileo (L1 + L5)

  • Der Produktionsprozess entspricht IATF16949

  • Unterstützt A-GNSS zur Reduzierung des TTFF

  • Anti-Jamming-Design, um sicherzustellen, dass das Modul in komplexen elektromagnetischen Umgebungen stabil funktioniert

  • Positionierungsgenauigkeit auf Zentimeterebene und Rohdatenausgabe

Technische Spezifikationen_copy20260820

Leistungs spezifikationen


Kanal96 Kanäle, basierend auf UFirebird II
FrequenzGPS L1C/A, L5
BDS B1I, B1C *, B2a
GLONASS G1 *
Galileo E1, E5a
NavIC L5 *
QZSS L1, L5
SBASL1C/A
ModiEinzelsystem-Standalone-Position ierung
Multi-System Gelenk position ierung
Zeit bis zum ersten Fix (TTFF)Kaltstart: ≤ 26 s
Heißer Start: ≤ 2 s
Wieder erwerb: ≤ 2 s
Einzel punkt position ierung(RMS)Horizontal: 1,5 m (offener Himmel)
Vertikal: 2,5 m (offener Himmel)
RTK (RMS)Horizontal: 1 cm 1 ppm (offener Himmel)
Vertikal: 1 cm 1 ppm (offener Himmel)
Geschwindigkeit genauigkeit (RMS)20,05 m/s
1PPS20 ns
Empfindlichkeit (GNSS)BDS GPS GLONASS Galile
Tracking: -162 dBm
Kaltstart: -147 dBm
Hot Start:-157 dBm
Wieder erwerb: -158 dBm
Daten aktualisierungsrate1Hz / 5Hz / 10Hz
Korrektur
RTCM V3.X
DatenformatNMEA 0183,Unicore



Physikalische Spezifikationen

Abmessungen22,0x17,0x2,6mm
Paket54 pin, LGA
Betriebs temperatur-40 °C ~ 85 °C / 105 °C
Lagerte mperatur-40 °C ~ 85 ° C /105 °C


Elektrische Spezifikationen

Spannung2,7 V ~ 3,6 V DC
LNA Feed Power2,7 V~3,3 V, <100 mA
Strom verbrauch1240 mW


Schnitts tellen

2 × UART(LVTTL)
1 ×Ich2C *
1 × SPI *
1 × 1PPS(LVTTL)


Funktions merkmale

Passive Antenne, Aktive Antenne, AGNSS *

HINWEIS: * Unterstützt durch spezifische Firmware

1 Offener Himmel, kontinuierliche Verfolgung
2 68% bei 30 mt/s für dynamischen Betrieb, offener Himmel
